一图看懂门禁电磁锁（电插锁）怎么连
一图看懂门禁电磁锁（电插锁）怎么连
简单的门禁系统一般包括：主机、电源、电磁锁（电插锁）、按钮开关、室内控制主机，如果自己单位、自己家想安装个简单的门禁，不用求人，一图看懂怎么连接。当然，需求复杂些的还是找专业的人去安装调试。

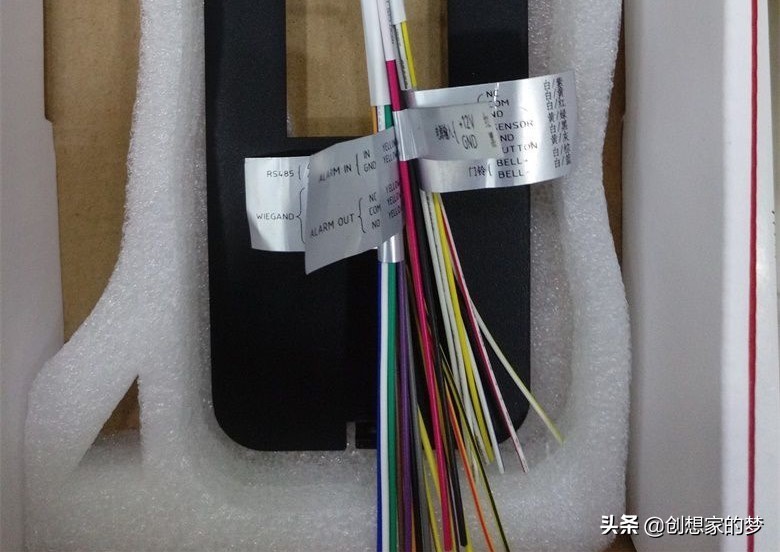

主机上几十根的线，是不是看得眼花缭乱
是不是眼花缭乱

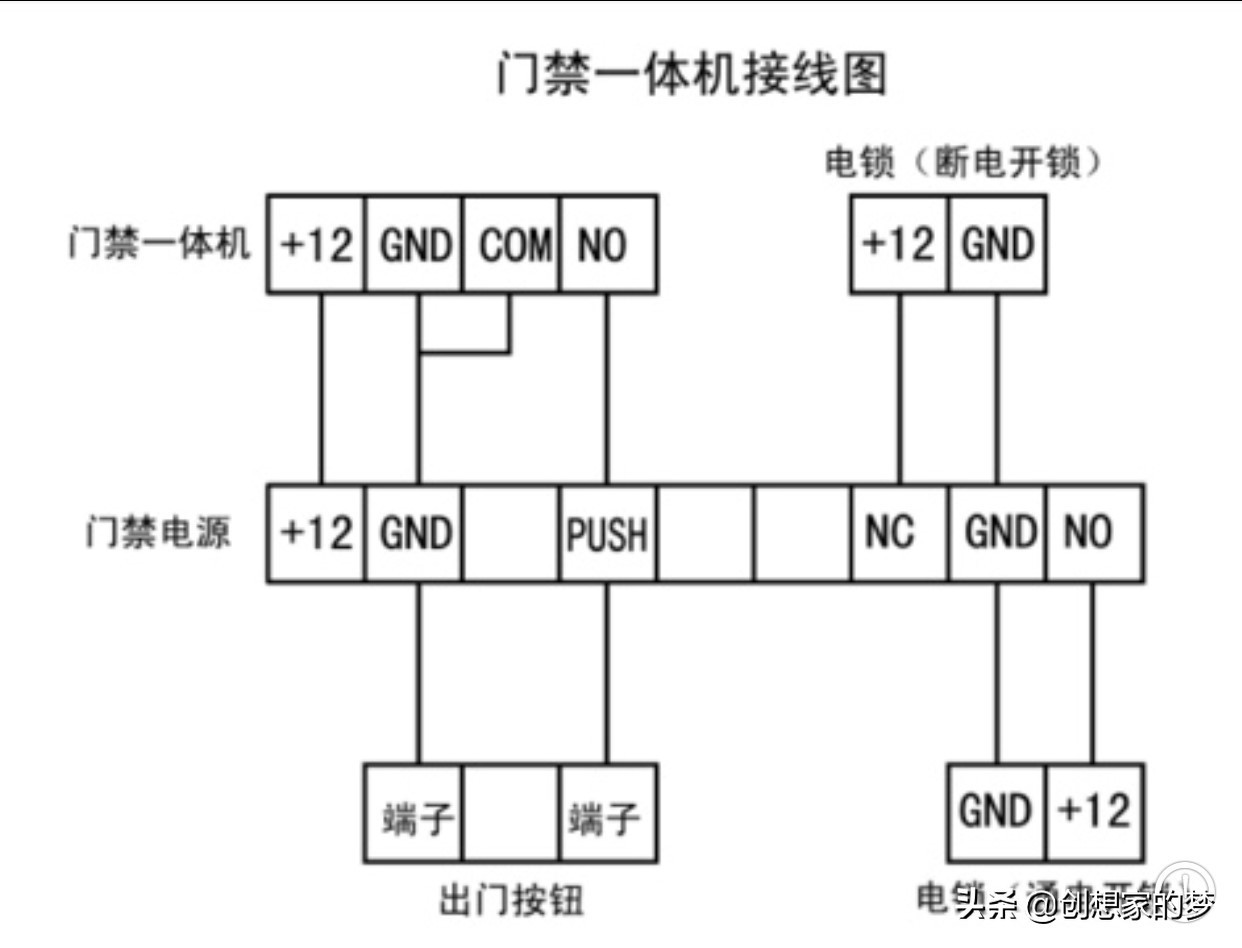

根据多年的工作经验，把经常使用的连接方法做了个简图，对着连接图就可以，一看便知
简图，是不是简单了

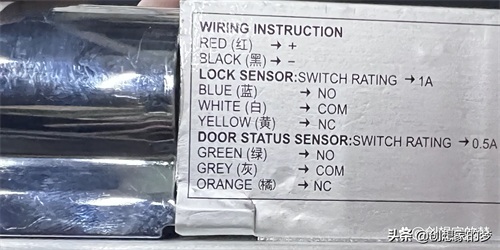

有些电插锁上没有GND和+12
这个锁上没有GND和+12
不用理会一大堆的蓝白黄灰等，只需要找到正负极就行（仅限于正常开锁闭锁，有其他需求，还要找专业人员配置），负极就是GND，正极就是+12，就是上图的红+、黑-。
这里特别说明下，电源要用正规的电源，要满A，不然会出现偶尔开不开门的现象，还有电源线不要用网线替代，也会出现不受控的现象，这都是经验之谈，可以避免你返工，浪费时间。
如果觉得有用，加个关注，分享一些实用的知识。
-
