​电缆桥架规格对照表（电缆桥架尺寸的选择）

电缆桥架规格对照表（电缆桥架尺寸的选择）

如何根据敷设的电缆来选择对应尺寸的电缆桥架，具体计算步骤如下：

步骤1

计算每根线缆的所占面积：量出每根线缆的直径，假设为3CM，虑到线本身的蓬松度以及工艺要求不能扎太紧，这根线缆的面积就按照一个正方形算，不按圆形算，它的所占面积=直径*直径=3*3=9平方厘米。

电缆桥架内的单根电缆

步骤2

计算多根线缆的所占总面积=单根所占面积*线缆数量=9平方厘米*10（假设10根）=90平方厘米

按这个算法，假设桥架铺设的控制电缆所占面积为100平方厘米，信号电缆所占面积为70平方厘米，电力电缆所占面积为80平方厘米，那合计线缆所占总面积=100 70 80=250平方厘米

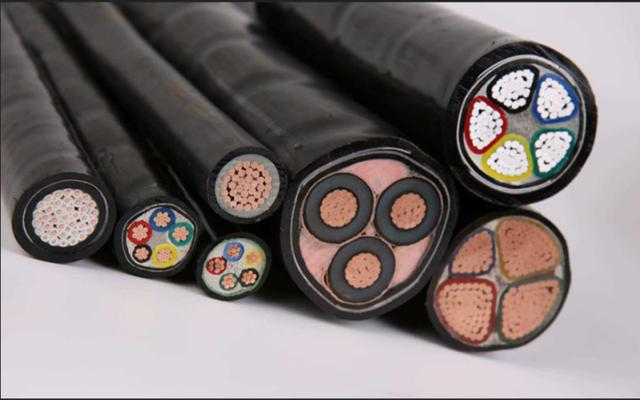

电缆桥架内的多根电缆

步骤3

250平方厘米=250*100平米毫米=25000平米毫米，按照行业标准“电缆在梯式桥架、托盘式桥架内的填充率一般情况下，控制电缆可取50%~70%，且宜预留10%~25%工程发展裕量”，电缆桥架横截面面积=25000/(0.7 0.1)=31250平米毫米，你可以做个宽350*高100的槽就行了，这个槽的截面积=350*100=35000平米毫米，足够容纳所有电缆了。

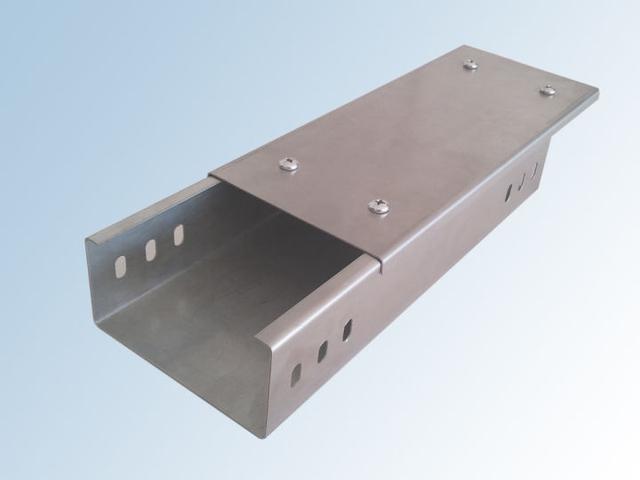

电缆桥架

如果您对选择电缆桥架的规格尺寸还有任何疑问或困惑，可直接登陆http://www.jywy.bj.cn网站进行在线咨询。

,
